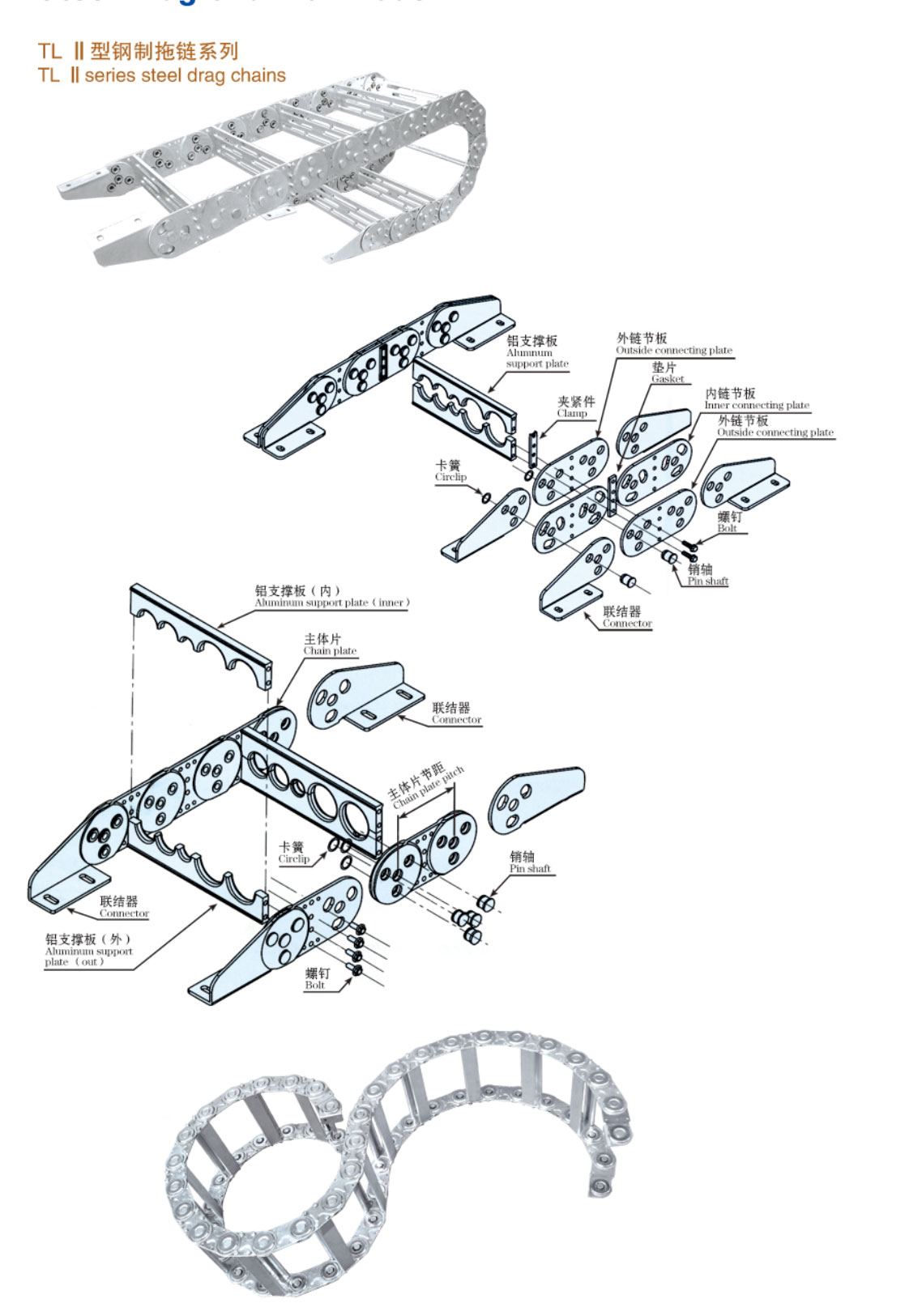

TL型鋼制拖鏈
TL型鋼制拖鏈
TL系列拖鏈的主體是由鏈板（優質鋼板鍍鋅）支撐板（擠拉鋁合金）軸銷（合金鋼）等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈板經鍍鋅處理外形效果新穎，結構合理，靈巧強度高，剛性好不變形，安裝方便，使用可靠，易拆裝，尤其是本產品采用了高強度耐磨材料，合金鋼為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可保證長時間使用不變形，不下垂。
由于本產品外觀精美，可在較大程度上增強機床設備的整體藝術美觀效果，增強我國機床、機械設備在國際市場的競爭能力。
1.拖鏈可適應最大移動速度40米/分。
2.拖鏈在最大移動速度時，噪聲聲壓級不大于68分貝。
3.拖鏈安全使用壽命不小于100萬次（往復）。
1.拖鏈按照意大利技術生產。
2.當需要非標準的彎曲半徑或結構與標準有異的拖鏈時，可與本公司另行協議制造。
3.當拖鏈超過允許的最大寬度Bmax時，可采用由三條鏈帶平行組成的復合拖鏈來完成，見下面圖示。

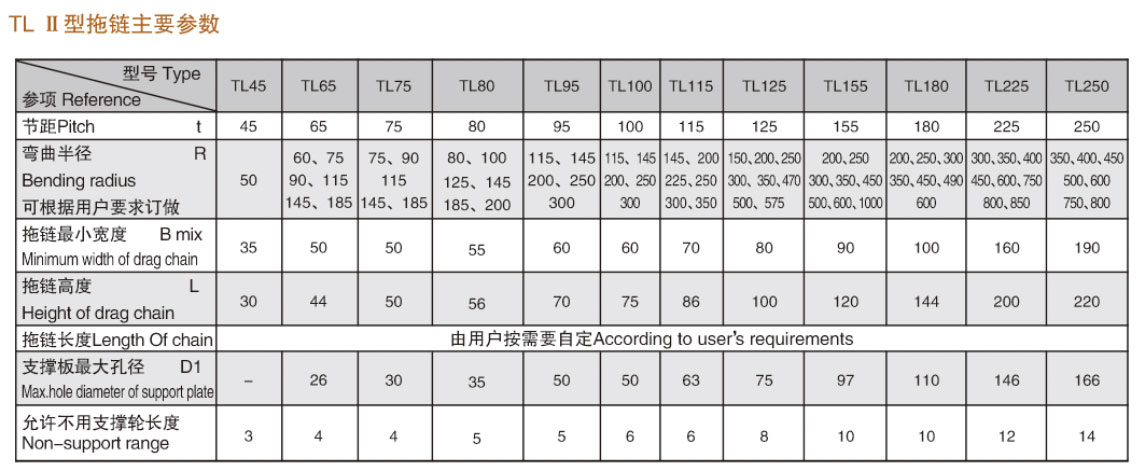

拖鏈的選用
1.支撐板內腔孔徑D1=d+0.1d（取整數）。其中d=電線、電纜、液、氣軟管的外徑。
2.根據支撐板內腔最大孔徑Dmax來確定鏈板高度hg和拖鏈型號TLXX。
3.根據拖鏈功能要求來確定支撐板型式，拖鏈的彎曲半徑：

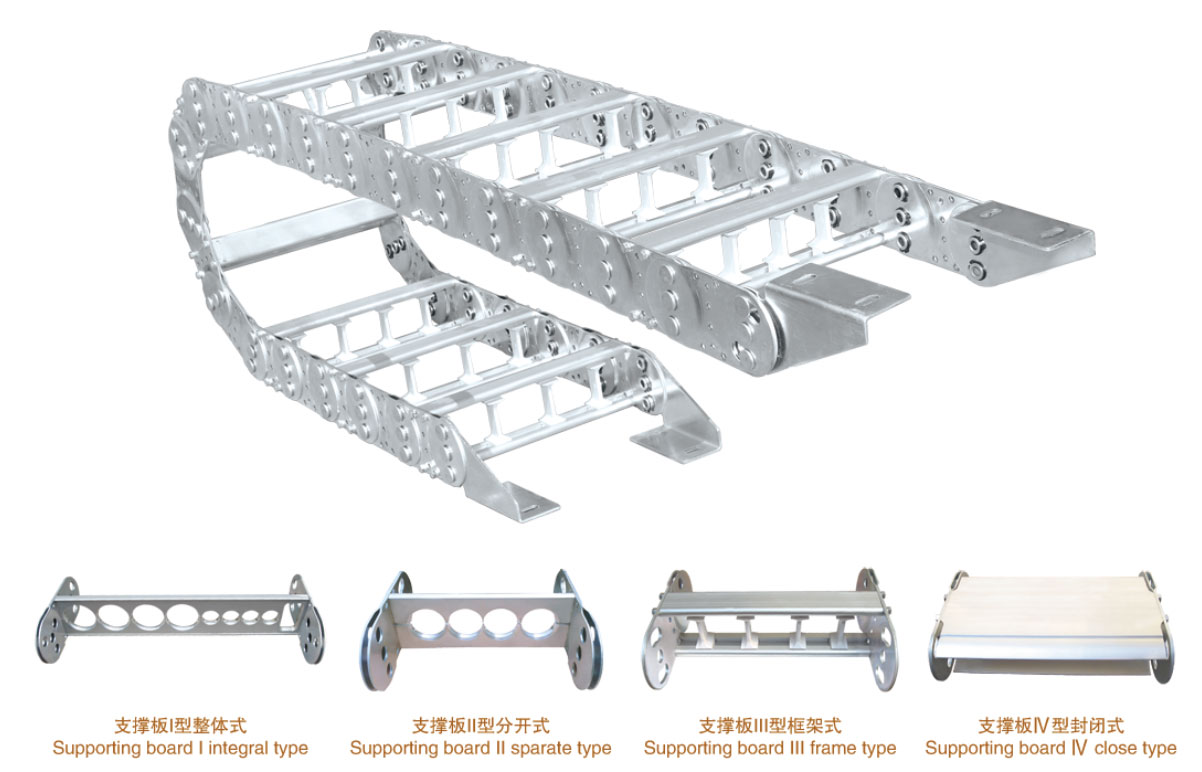

(1)當拖鏈需承載較大管、纜負荷時，應選用高強度支撐板I型(整塊式)。
(2)當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時，可選用支撐II型。屬分開式類型支撐板。
(3)安裝管纜的規格品種較多時，可選用支撐板III型(框架式)。
4.根據安裝管纜的數量來決定支撐板寬度B1，從而可得拖鏈寬度B。
5.拖鏈?zhǔn)褂脠?chǎng)合或受環境影響時，需要采用鋼帶防護支撐板時，請與本公司另行提出。
帶三條鏈板的拖鏈
因?yàn)橹伟遄畲箝L(zhǎng)度為600mm-650mm，在較寬拖鏈上可以裝置一個或多個拖鏈鏈板。另外的原因是，可提高較寬的拖鏈的穩定性，此外也可通過第三條鏈板將套管與電纜隔開。
注：GLE型取參數D,12,e,TL型取f,j,k.
液壓管的彈性狀況
要注意，液壓管在壓力下會伸長或縮短，因此，應考慮到軟管的彈性系數，特別是在高壓及拖鏈長度較長的情況下，應引起注意。
